• 产品展示 当前位置:首页 > 产品展示 > XB系列摆线针轮减速机
  • 名称:BW、BWY、XW、XWY型摆线针轮减速机


    • 质量稳定:实行全过程质量监控,
      细致入微,全方位检测!
    • 价格合理:高效内部成本控制,减少了
      开支,让利于客户!
  •   产品介绍
  •   摆线减速机(摆线针轮减速机),是一种应用行星式传动原理,采用摆线针齿啮合的新颖传动装置。它的全部传动装置可分为三部分:输入部分、减速部分、输出部分。

        【摆线减速机的使用条件】:

        1、摆线针轮减速机允许使用在连续工作制的场合,同时允许正、反两个方向运转。

        2、输入轴的转速额定转数为1500转/分,在输入功率大于18.5千瓦时建议采用960转/分的6极电机配套使用。

        3、卧式安装摆线针轮减速机的工作位置均为水平位置。在安装时最大的水平倾斜角一般小于15°。在超过15°时应采用其他措施保证润滑充足和防止漏油。

        4、摆线针轮减速机的输出轴不能受较大的轴向力和径向力,在有较大轴向力和径向力时须采取其他措施。

        【摆线减速机型号】:

        1.B系列摆线针轮减速机

        *BW摆线针轮减速机

        *BWY摆线针轮减速机

        2.X系列摆线针轮减速机

        *XW摆线针轮减速机

        *XWY摆线针轮减速机

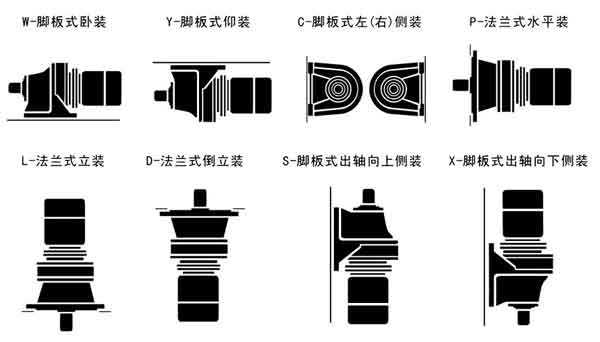

        【摆线针轮减速机结构安装形式】:

    图:结构安装形式

        【摆线针轮减速机(B、X系列)特点】:
        1.高速比和高效率:单级传动,传动比达87,平均效率在92%以上。双级传动,传动比达7569。多级传动,传动比更大。
        2.结构紧凑体积小:由于采用行星传动原理,输入轴与输出轴在同一轴心上,所以结构紧凑,体积小,与同功率、同速比的普通齿轮传动装置相比,体积和重量均可减少1/2 -1/3。
        3.运转平稳噪声低:摆线针轮哨合副啦合齿数较多,重叠系数大,且具有机件平衡的机理,使振动和噪声限制在最小的程度内。
        4.使用可靠寿命长:因主要零件呆用轴承钢,经淬火处理获得高强度,又因传动件之间的接触部分系用了滚动摩擦,构成机电一体化特性,所以经久耐用、寿命长。
        摆线针轮减速机设计合理,维修方便,润滑简单,材料忧质.加工精良,性能优越,以可靠的质量深受用户的信赖和喜爱。

    图:BW、BWY、XW、XWY型摆线针轮减速机

        【摆线减速机优点及应用行业】:
        摆线减速机(摆线针轮减速机)采用K-H-V少齿差传动原理设计而成,结构新颖紧凑、体积小、重量轻、嗓声低、使用寿命长,广泛用于矿山、起重、运输、冶金、轻纺、化工、机械等行业。



    图:摆线针轮减速机应用行业
