  • 星海XWY型摆线针轮减速机的结构和原理介绍

    文章来源:http://www.xh-reducer.com 发布于:2014/10/27 14:09:36

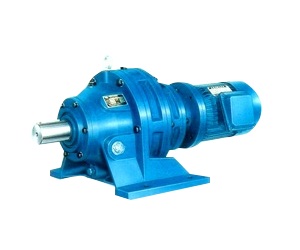

     摆线针轮减速机

      星海XWY型摆线减速机(摆线针轮减速机),是一种应用行星式传动原理,采用摆线针齿啮合的新颖传动装置。它的全部传动装置可分为三部分:输入部分、减速部分、输出部分这三部分装置而成。

      输入轴上装有一个180°错位 的双偏心套,在偏心套上装两个滚柱轴承,形成 H 机构,两个摆线轮的中心孔即为偏心套上转臂轴承的滚道,并由摆线轮与针齿轮上一组环形排列的针齿轮相啮合,以组成少齿差内啮合减速机构,在安装时为了避免产生摩损,通常在减速机中的针齿上装有针齿套加以防护。

      当输入轴带着偏心套转动一周时,由于摆线轮上齿廊曲线的特点及其受针齿轮上针齿限制的原因,摆线轮的运动将变成有公转又有自转的平面运动,在输入轴正转一周时,偏心套亦转动一周,摆线轮于相反方向上转过一个齿差从而得到减速,再借助输出机构将摆线轮的低速自转运动通过销轴传递给输出轴,最终获得较低的输出转速。

      以上就是星海XWY型摆线针轮减速机结构原理的简单介绍了解详情请电话咨询:0577-63662587
